SiLM27624

双通道 30V, 5A/5A 高速低边门极驱动器

样片申请

SiLM27624 Datasheet SiLM27624LN Datasheet SiLM27624-AQ Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM27624 系列是双通道高速低边门极驱动器，它可以有效驱动MOSFET和IGBT等功率开关。SiLM27624（H/L/M）采用一种能够从内部极大的降低击穿电流的设计，将高峰值的源电流和灌电流脉冲提供给电容载，以实现轨到轨的驱动能力和典型值仅为20ns的极小传播延迟。

SiLM27624能够提供 5A 的峰值源电流和 5A 的峰值灌电流，同时提供三种不同的UVLO选项（4.2V/8.5V/12.5V）。

产品特性

两路独立的门极驱动

5A 的峰值源电流和 5A 的峰值灌电流能力

快速的传播延时（典型值为 20ns）

快速的上升和下降时间（典型值为 7ns 和 6ns）

4.5V 到 30V 的单电源范围

VDD 欠压闭锁功能

兼容 TTL 和 COMS 的输入逻辑电压阈值

输入端能承受负 5V 的电压

两通道之间最大值为 2ns 的匹配延时

支持两通道的并联来获得更高的驱动电流

输入浮空时输出保持为低

工作温度范围为 -40°C 到 150°C

提供 SOP8 和 MSOP8-EP 的封装选项

安规认证

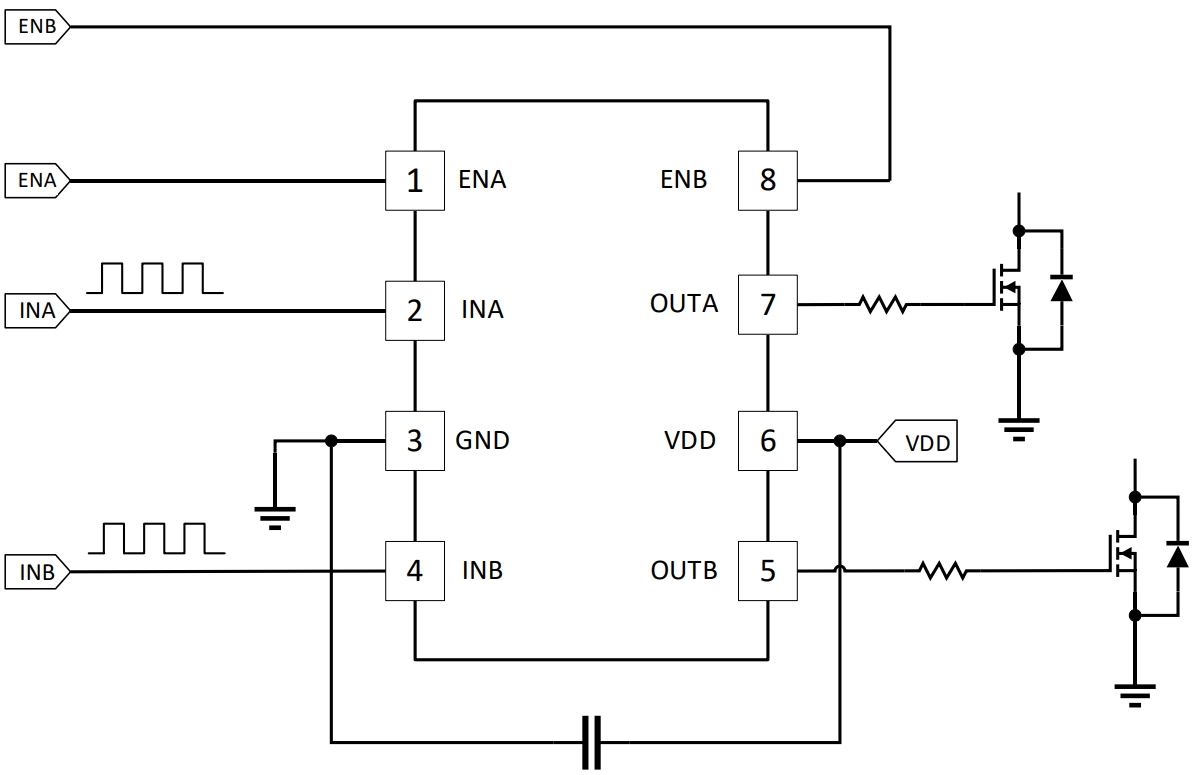

典型应用图

产品参数表

展开过滤器

Part Number	Power Switch	IOH/IOL(A)	Input VCC (V)	Prop. Delay（ns）	Tr/Tf Typ. (ns)	Operating Temp（℃）	Package Group	Packing/QTY
SiLM27624LCA-DG	MOSFET/IGBT/GaN	5.0/5.0	4.5-30	20/20	7/6	-40 ~ 125	SOP8	Reel/2500
SiLM27624MCA-DG	MOSFET/IGBT/GaN	5.0/5.0	9.0-30	20/20	7/6	-40 ~ 125	SOP8	Reel/2500
SiLM27624HCA-DG	MOSFET/IGBT/GaN	5.0/5.0	13.5-30	20/20	7/6	-40 ~ 125	SOP8	Reel/2500
SiLM27624LGB-DG	MOSFET/IGBT/GaN	5.0/5.0	4.5-30	20/20	7/6	-40 ~ 125	MSOP8-EP	Reel/4000
SiLM27624MGB-DG	MOSFET/IGBT/GaN	5.0/5.0	9.0-30	20/20	7/6	-40 ~ 125	MSOP8-EP	Reel/4000
SiLM27624HGB-DG	MOSFET/IGBT/GaN	5.0/5.0	13.5-30	20/20	7/6	-40 ~ 125	MSOP8-EP	Reel/4000
SiLM27624LNCA-DG	MOSFET/IGBT/GaN	5.0/5.0	4.5-30	20/20	7/6	-40 ~ 125	SOP8	Reel/2500
SiLM27624LCA-AQ	MOSFET/IGBT/GaN	5.0/5.0	4.5-30	20/20	7/6	-40 ~ 125	SOP8	Reel/2500
SiLM27624MCA-AQ	MOSFET/IGBT/GaN	5.0/5.0	9.0-30	20/20	7/6	-40 ~ 125	SOP8	Reel/2500
SiLM27624HCA-AQ	MOSFET/IGBT/GaN	5.0/5.0	13.5-30	20/20	7/6	-40 ~ 125	SOP8	Reel/2500
SiLM27624LGB-AQ	MOSFET/IGBT/GaN	5.0/5.0	4.5-30	20/20	7/6	-40 ~ 125	MSOP8-EP	Reel/4000
SiLM27624MGB-AQ	MOSFET/IGBT/GaN	5.0/5.0	9.0-30	20/20	7/6	-40 ~ 125	MSOP8-EP	Reel/4000
SiLM27624HGB-AQ	MOSFET/IGBT/GaN	5.0/5.0	13.5-30	20/20	7/6	-40 ~ 125	MSOP8-EP	Reel/4000
